電氣火災監控系統設計規范
發布時間：2019-06-12 05:45:47 丨 文章來源：http://www.mcbag.com.cn/ | 作者：火災探測器清洗丨 瀏覽次數：707
9.1 一般規定
9.2 剩余電流式電氣火災監控探測器的設置
9.3 測溫式電氣火災監控探測器的設置
9.4 獨立式電氣火災監控探測器的設置
9.5 電氣火災監控器的設置
9.1 一般規定
9.1.1 電氣火災監控系統可用于具有電氣火災危險的場所。
9.1.2 電氣火災監控系統應由下列部分或全部設備組成：
1 電氣火災監控器。
2 剩余電流式電氣火災監控探測器。
3 測溫式電氣火災監控探測器。
9.1.3 電氣火災監控系統應根據建筑物的性質及電氣火災危險性設置，并應根據電氣線路敷設和用電設備的具體情況，確定電氣火災監控探測器的形式與安裝位置。在無消防控制室且電氣火災監控探測器設置數量不超過 8 只時，可采用獨立式電氣火災監控探測器。
9.1.4 非獨立式電氣火災監控探測器不應接入火災報警控制器的探測器回路。
9.1.5 在設置消防控制室的場所，電氣火災監控器的報警信息和故障信息應在消防控制室圖形顯示裝置或起集中控制功能的火災報警控制器上顯示，但該類信息與火災報警信息的顯示應有區別。
9.1.7 當線型感溫火災探測器用于電氣火災監控時，可接入電氣火災監控器。
條文說明
9.1 一般規定
9.1.1 根據引發火災的三個主要原因電氣故障、違章作業和用火不慎來看，電氣故障原因引發的火災屬于首位。根據我國近幾年的火災統計，電氣火災年均發生次數占火災年均總發生次數的 27% ，占重特大火災總發生次數的 80% ，居各火災原因之首位，且損失占火災總損失的 53% ，而發達國家每年電氣火災發生次數占總火災發生次數的 8%～13% 。原因是多方面的，主要包括電纜老化、施工的不規范、電氣設備故障等。通過合理設置電氣火災監控系統，可以有效探測供電線路及供電設備故障，以便及時處理，避免電氣火災發生。
電氣火災一般初起于電氣柜、電纜隧道等內部，當火蔓延到設備及電纜表面時，已形成較大火勢，此時火勢往往不容易被控制，撲滅電氣火災的最好時機已經錯過了。電氣火災監控系統能在發生電氣故障、產生一定電氣火災隱患的條件下發出報警，提醒專業人員排除電氣火災隱患，實現電氣火災的早期預防，避免電氣火災的發生，因此具有很強的電氣防火預警功能，尤其適用于變電站、石油石化、冶金等不能中斷供電的重要供電場所。
9.1.2 本條規定了電氣火災監控系統的組成。系統中包括了目前廣泛使用且已成熟的用于電氣保護的電氣火災監控產品，在故障電弧探測器、靜電探測器技術成熟后，也將并入該系統。
9.1.3 本條規定了電氣火災監控系統的選擇原則。
9.1.4 非獨立電氣火災監控探測器，應接入電氣火災監控器，不應接入火災報警控制器的探測器回路。
9.1.5 本條規定了設置消防控制室的場所，應將電氣火災監控系統的工作狀態信息傳輸給消防控制室，在消防控制室圖形顯示裝置或集中火災報警控制器上顯示，但該類信息與火災報警信息的顯示應有區別，這樣有利于整個消防系統的管理和應急預案的實施。
9.1.6 本條明確了電氣火災監控系統作為電力供電系統的保障型系統，不能影響正常供電系統的工作。除使用單位確定發生電氣故障后可以切斷供電電源，否則不能在報警后就切斷供電電源。電氣火災監控探測器一旦報警，表示其監視的保護對象發生了異常，產生了一定的電氣火災隱患，容易引發電氣火災，但是并不能表示已經發生了火災，因此報警后沒有必要自動切斷保護對象的供電電源，只要提醒維護人員及時查看電氣線路和設備，排除電氣火災隱患即可。
9.1.7 線型感溫火災探測器的探測原理與測溫式電氣火災監控探測器的探測原理相似，因此工程上經常會有使用線型感溫火災探測器進行電氣火災隱患的探測。在這種情況下線型感溫火災探測器的報警信號可接入電氣火災監控器。
9.2 剩余電流式電氣火災監控探測器的設置

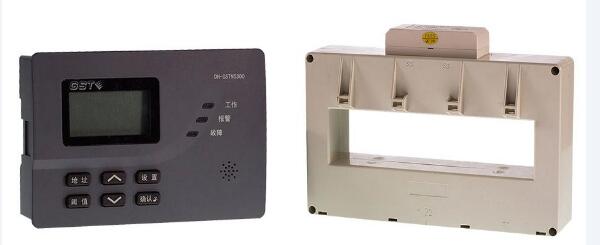

9.2.1 剩余電流式電氣火災監控探測器應以設置在低壓配電系統首端為基本原則，宜設置在第一級配電柜（箱）的出線端。在供電線路泄露電流大于 500mA 時，宜在其下一級配電柜（箱）設置。
9.2.2 剩余電流式電氣火災監控探測器不宜設置在 IT 系統的配電線路和消防配電線路中。
9.2.3 選擇剩余電流式電氣火災監控探測器時，應計及供電系統自然漏流的影響，并應選擇參數合適的探測器；探測器報警值宜為 300mA～500mA 。
9.2.4 具有探測線路故障電弧功能的電氣火災監控探測器，其保護線路的長度不宜大于 100m 。
條文說明
9.2 剩余電流式電氣火災監控探測器的設置
9.2.1 本條規定了剩余電流式電氣火災監控探測器的設置原則。
9.2.2 剩余電流式電氣火災監控探測器在無地線的供電線路中不能正確探測，不適合使用；而消防供電線路由于其本身要求較高，且平時不用，因此也沒必要設置剩余電流式電氣火災監控探測器。
9.2.3 本條規定了剩余電流式電氣火災監控探測器的報警設定值的范圍。根據泄漏電流達到 300mA 就可能會引起火災的特性，考慮到每個供電系統都存在自然漏流，而且自然泄漏電流根據線路上負載的不同有很大差別，一般可達 100mA～200mA ，因此規定剩余電流式電氣火災監控探測器報警值宜設置在 300mA～500mA 范圍內。
9.2.4 探測線路故障電弧功能的電氣火災監控探測器與保護對象的線路長度決定了探測器能否可靠探測到故障電弧，因此做本條規定。
9.3 測溫式電氣火災監控探測器的設置
9.3.1 測溫式電氣火災監控探測器應設置在電纜接頭、端子、重點發熱部件等部位。
9.3.2 保護對象為 1000V 及以下的配電線路，測溫式電氣火災監控探測器應采用接觸式布置。
9.3.3 保護對象為 1000V 以上的供電線路，測溫式電氣火災監控探測器宜選擇光柵光纖測溫式或紅外測溫式電氣火災監控探測器，光柵光纖測溫式電氣火災監控探測器應直接設置在保護對象的表面。
條文說明
9.3 測溫式電氣火災監控探測器的設置
9.3.1-9.3.3 測溫式電氣火災監控探測器的探測原理是根據監測保護對象的溫度變化，因此探測器應采用接觸或貼近保護對象的電纜接頭、電纜本體或開關等容易發熱的部位的方式設置。對于低壓供電系統，宜采用接觸式設置。對于高壓供電系統，宜采用光纖測溫式或紅外測溫式電氣火災監控探測器。若采用線型感溫火災探測器，為便于統一管理，宜將其報警信號接入電氣火災監控器。
根據對供電線路發生的火災統計，在供電線路本身發生過載時，接頭部位反應最強烈，因此保護供電線路過載時，應重點監控其接頭部位的溫度變化。
